Ako ste novi u svijetu sastavljanja motora, odabir potrebnih alata može djelovati zbunjujuće i zahtjevno. U ovom članku obradit ćemo alate koje ćete najvjerojatnije trebati, pod pretpostavkom da radite u suradnji s iskusnim strojarom koji će obaviti sve strojne obrade potrebne za vaš projekt.
Strojna obrada nije nešto što će većina entuzijasta raditi kod kuće, a često to ne rade ni manji servisi. Obrada blokova, glava motora, koljenastih vratila ili ležišta zahtijeva specijaliziranu opremu, stručnost i preciznost koju može pružiti samo profesionalni strojarski pogon. S druge strane, sve ostale faze — mjerenje, sastavljanje, provjera zazora i konačna montaža — mogu se obaviti u kućnoj radionici, pod uvjetom da imate odgovarajuće alate i razumijevanje postupka.
Ovaj vodič pomoći će vam da razlučite koje alate zaista trebate odmah, koji su “dobro imati”, te kako pristupiti sastavljanju motora s tehnički ispravnim i sigurnim pristupom.

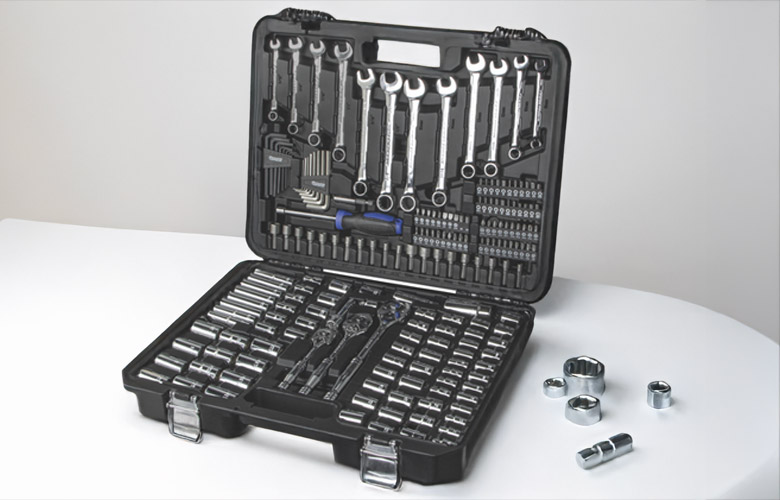

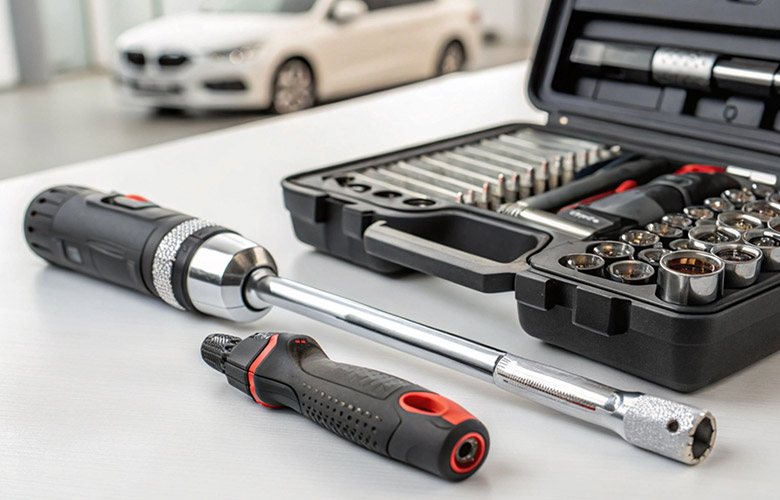

Osnovni mehaničarski set alata
Vjerojatno je sigurno pretpostaviti da, ako vas zanima sastavljanje motora, već imate određeno iskustvo u radu na automobilima i posjedujete osnovni set alata.
Ovdje pritom govorimo o kvalitetnom setu nasadnih ključeva s nastavcima i produžecima, kombinaciji viljuškasto-okastih ključeva, odvijača, poluge za razdvajanje (pry bar) i sličnih osnovnih alata. Nećemo ulaziti u svaki pojedini komad — bitno je da imate ono što većina iskusnijih ljubitelja mehanike koristi svakodnevno.
Ako je taj temelj već postavljen, spremni ste zakoračiti u sljedeću fazu i opremiti se alatima specifičnim za mjerenje, pripremu i sklapanje motora.

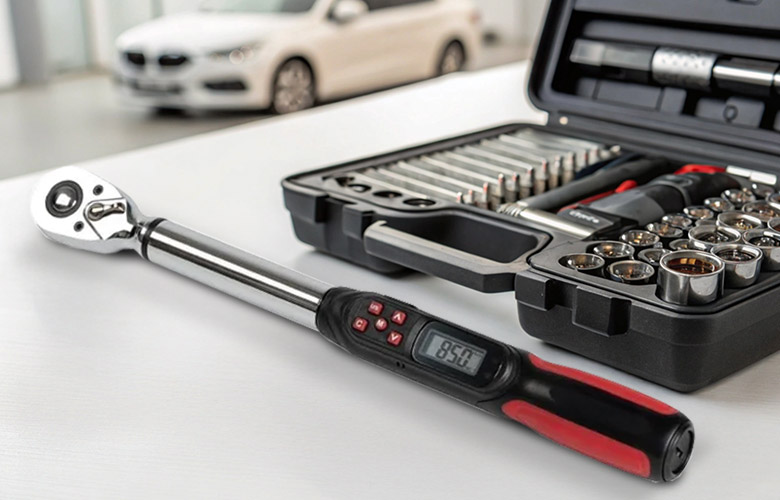

Moment ključ
Možete kupiti skupocjeni digitalni moment ključ s naprednim funkcijama, no za većinu projekata to nije nužno. Takvi alati nude razne dodatke i mogućnosti, ali realno — većina ih nije ključna za kvalitetno sastavljanje motora. Osim toga, gotovo sigurno će vam trebati više od jednog moment ključa, budući da nijedan pojedinačni model ne pokriva cijeli raspon zakretnih momenata potrebnih za kompletan projekt.
Svaka izgradnja motora je specifična, ali u praksi najčešće će vam trebati:
- ½” moment ključ – za visoke momente, kao što su vijci glave motora, radilice i zamašnjaka
- ⅜” moment ključ – za srednje opterećene spojeve poput ležajeva, klipnjača i kućišta
Iako digitalni moment ključ nije obavezan, ako si ga možete priuštiti, ima jednu značajnu prednost — mogućnost mjerenja kuta zakretanja (torque angle). To znači da vam neće trebati poseban alat za mjerenje kuta, što dodatno pojednostavljuje rad.
Naravno, moguće je i sasvim ispravno obaviti posao s odvojenim mjeračem kuta zakretanja, no valja napomenuti da ti alati mogu biti nezgrapni i zahtijevaju malo privikavanja, osobito ako ih koristite prvi put.
Još jedan važan detalj koji treba uzeti u obzir kod odabira moment ključa je način signalizacije kada se dosegne zadani moment. Neki modeli daju samo zvučni signal (bip), što se može lako propustiti ako radite u bučnom okruženju – što je česta situacija u većini radionica.
Moment ključ zahtijeva redovitu kalibraciju kako bi zadržao svoju točnost tijekom vremena. I najkvalitetniji modeli mogu s vremenom odstupati, osobito kod učestale upotrebe ili ako su bili izloženi udarcima i padovima. Preporučuje se kalibracija otprilike jednom godišnje, a po potrebi i češće. To je osobito važno kod zatezanja vijaka za koje je propisan točno određeni moment, gdje je preciznost ključna za sigurnost i ispravan rad sklopa.

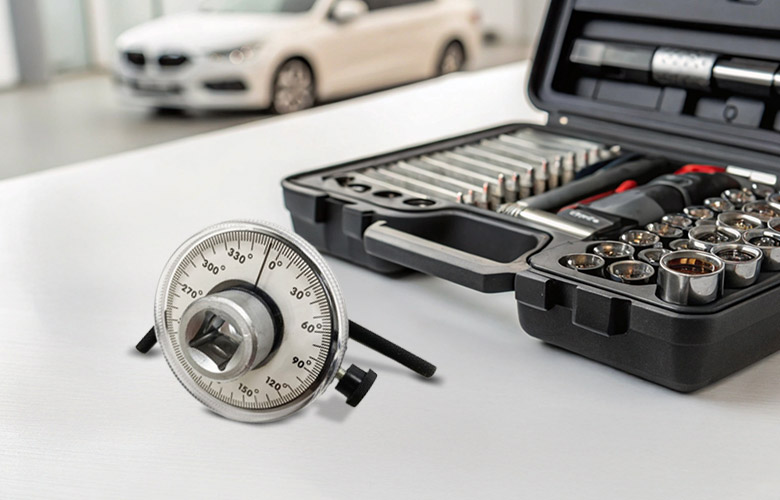

Mjerač zakretnog kuta
Ako nemate digitalni moment ključ, ovaj alat će vam biti potreban. Mjerač zakretnog kuta ima kružnu skalu sa stupnjevima koja omogućuje precizno mjerenje kuta zakreta. Alat se postavlja tako da se s jedne strane poveže s moment ključem, a s druge strane s nastavkom (nasadnim ključem) koji ide na vijak.
Kao što je ranije spomenuto, ovaj alat može biti zahtjevan za korištenje, posebno na početku. Najvažnije je osigurati da mjerač ostane čvrsto fiksiran i nepomičan tijekom zakretanja, jer će se u suprotnom pokazivanje kuta poremetiti, što dovodi do netočnog očitanja. To može rezultirati nepravilnim zatezanjem, što je posebno kritično kod vijaka koji rade u elastičnom području istezanja.
Iako traži nešto više pažnje i prakse, pravilno korišten mjerač zakretnog kuta ostaje jednostavno i pouzdano rješenje kada preciznost zakretanja igra ključnu ulogu.
Brusilica za klipne prstenove

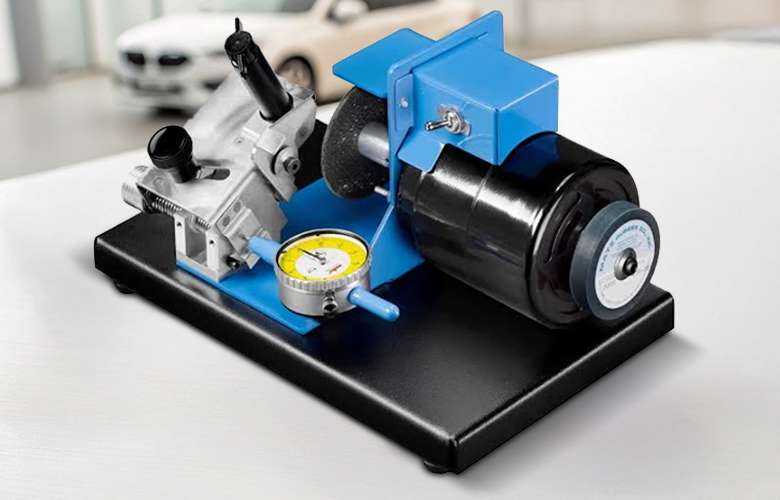

Brusilica za klipne prstenove koristi se za precizno podešavanje spoja prstenova, odnosno tzv. zazora na krajevima (end gap). Ovaj zazor izuzetno je važan za pravilan rad motora, jer ostavlja prostor za toplinsko širenje prstenova prilikom zagrijavanja tijekom rada. Ako je zazor premalen, prstenovi se mogu zatvoriti pod temperaturom, što može uzrokovati njihovo pucanje ili oštećenje stijenki cilindra. Ako je zazor prevelik, može doći do gubitka kompresije i snage.
Rad s brusilicom za klipne prstenove zahtijeva preciznost i strpljenje, no pravilno podešeni zazori ključ su za pouzdan, dugotrajan i učinkovit rad motora.

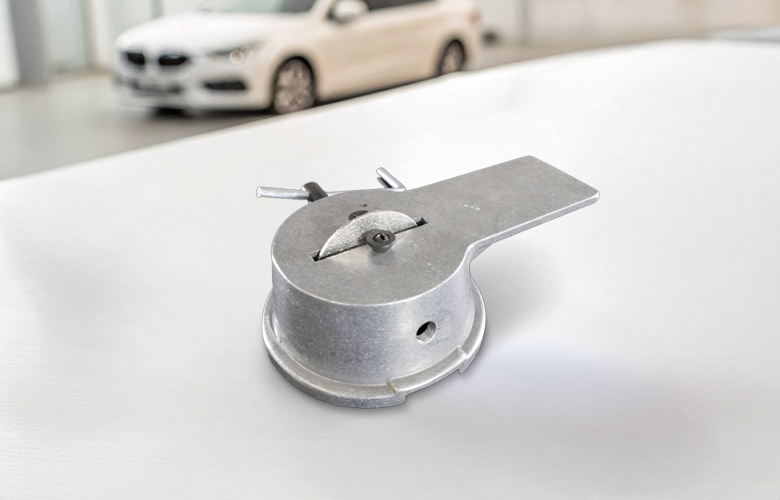

Ručna brusilica za klipne prstenove jednostavan je, ali vrlo koristan alat koji omogućuje precizno podešavanje krajnjeg zazora klipnih prstenova. Koristi se kod svih ozbiljnijih sastavljanja motora, posebno kada se ugrađuju novi prstenovi koji zahtijevaju fino usklađivanje s promjerom cilindra.
Kod ručne verzije, prsten se ručno naslanja na brusnu površinu, a korisnik ručno okreće ručicu ili nježno pritišće prsten uz abrazivni kotačić kako bi skinuo vrlo male količine materijala s krajeva. Za razliku od električnih ili stolnih modela, ručna brusilica zahtijeva više vremena i pažnje, ali uz ispravan pristup može biti vrlo precizna.

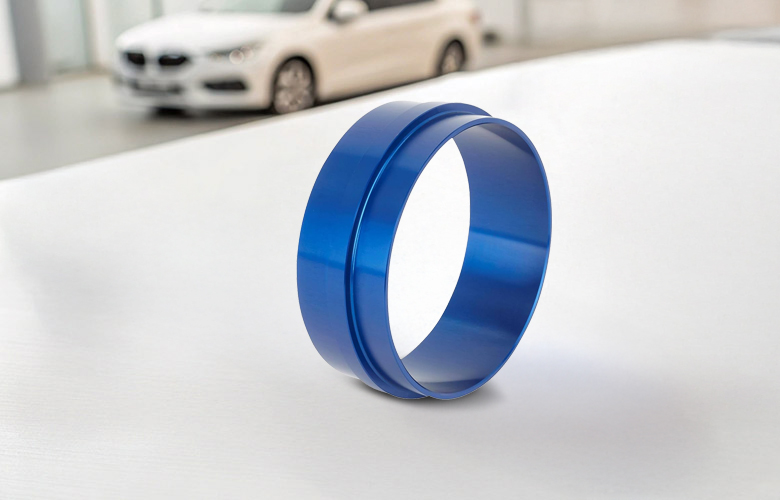

Alat za poravnavanje klipnih prstenova
Ovaj se alat koristi za poravnavanje klipnih prstenova unutar cilindra prije nego što se izmjeri krajnji zazor prstena. Prsten treba postaviti malo ispod gornjeg ruba cilindra kako bi se izbjegao mogući konus u stijenki, te ga pritom treba smjestiti potpuno okomito, bez naginjanja.
Korištenje alata je jednostavno — komprimira se i postavi na vrh prstena, a zatim se pritisne prema dolje. Alat će prsten pogurati u cilindar točno do željene dubine, dok vanjski izrezi na alatu posluže za pozicioniranje i poravnavanje.
Ovi su alati vrlo povoljni, pa nema stvarnog razloga da ga ne nabavite. Ipak, moguće je i improvizirati. Ako na klip postavite drugi kompresijski prsten ili uljni prsten, klip možete okrenuti naopako, umetnuti ga u cilindar i upotrijebiti za poravnavanje prstena. No, ova metoda funkcionira samo ako imate klipove ravnog vrha (flat top pistons) — kod izdignutih ili udubljenih klipova mjerenje neće biti precizno.

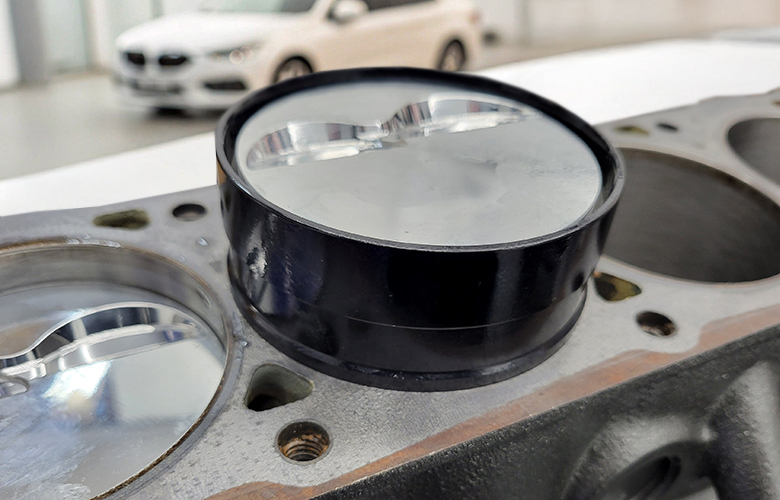

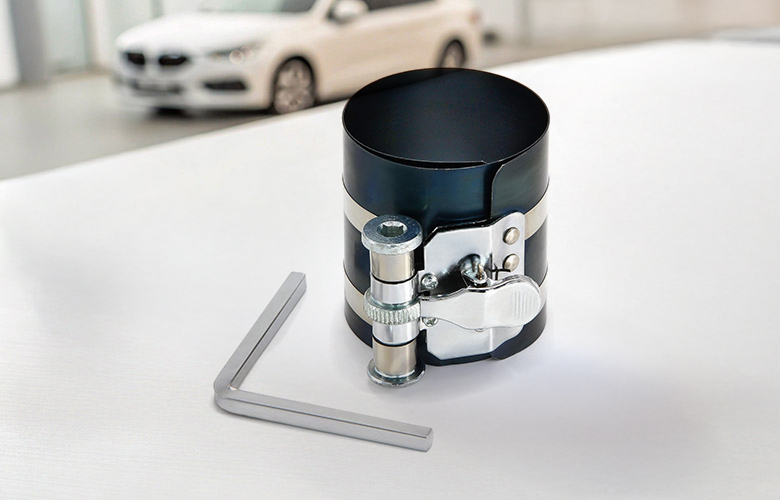

Kompresor za klipne prstenove
Kompresor za klipne prstenove koristi se za sabijanje klipnih prstenova kako bi se klip mogao bez oštećenja umetnuti u cilindar. Budući da su prstenovi u opuštenom stanju širi od promjera cilindra, potrebno ih je kontrolirano stegnuti i držati u tom položaju tijekom umetanja.
Postoje različiti tipovi kompresora, od podesivih čeličnih traka koje se stežu oko klipa pomoću ključa, do aluminijskih konusnih alata koji su oblikovani točno za određeni promjer cilindra. Podesivi modeli su svestraniji i jeftiniji, dok su konusni kompresori brži i sigurniji za upotrebu, ali zahtijevaju točno odgovarajući alat za svaki promjer.
Prije umetanja klipa u cilindar, važno je dobro podmazati i klip i cilindar, te osigurati da je kompresor čvrsto i ravnomjerno stegnut kako prstenovi ne bi iskočili. Klip se zatim pažljivo i ravnomjerno utiskuje u cilindar, izbjegavajući udarce.
Kompresor za klipne prstenove jedan je od ključnih alata koji omogućuju sigurno i precizno postavljanje klipova, štiteći pritom prstenove i cilindar od oštećenja tijekom sastavljanja motora.

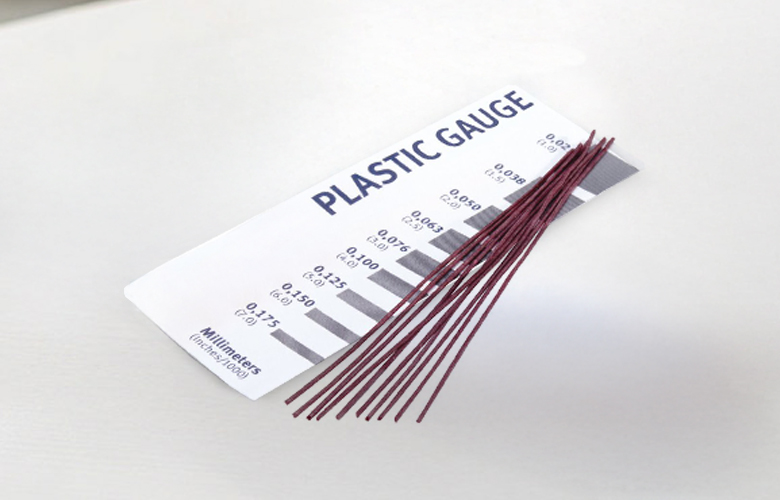

Mjerni vosak za provjeru zazora - Plastigauge
Riječ je o tankoj voskastoj traci koja omogućuje vrlo jednostavno i jeftino mjerenje zazora ležajeva. Traka se položi preko ležajne površine radilice, zatim se sve sastavi — bez ikakvog podmazivanja — i ležajni poklopci se zategnu na propisani moment. Nakon toga se Plastigauge izvadi, sada spljošten, a širina spljoštene trake daje dobru procjenu zazora između radilice i ležaja.
Ova metoda izaziva mnogo rasprava — brojni profesionalni sastavljači motora imaju negativno mišljenje o Plastigaugeu, smatrajući ga netočnim ili nepotpunim. No, iskustvo pokazuje da se, ako se pravilno koristi, može postići dovoljno precizno očitanje za većinu namjena, osobito u amaterskim i poluprofesionalnim uvjetima. Za svoju cijenu i jednostavnost, ovo je iznimno koristan alat za osnovnu provjeru zazora.

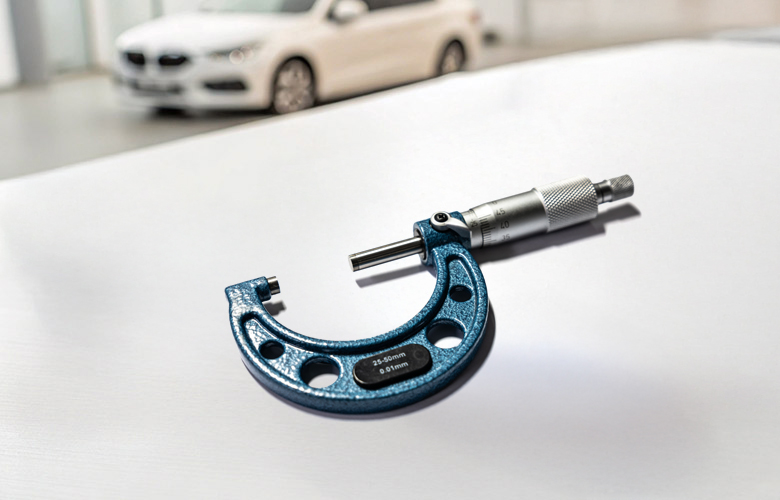

Mikrometri
Mikrometri su precizni mjerni alati koji se koriste za točno mjerenje vanjskih dimenzija komponenti, najčešće u stotinkama milimetra ili tisućinkama inča. U kontekstu sklapanja motora, mikrometri su ključni za provjeru promjera radilice, klipnjača, klipova i drugih precizno obrađenih dijelova, kako bi se osiguralo da sve komponente zadovoljavaju propisane tolerancije.
Dostupni su u različitim veličinama, obično u rasponima poput 0–25 mm, 25–50 mm itd., a najčešće se koriste vanjski mikrometri s ili bez digitalnog očitanja. Digitalni mikrometri omogućuju lakše i brže čitanje mjerenja, dok analogni modeli zahtijevaju nešto više iskustva u očitavanju, ali su često robusniji i dugotrajniji.
Kod mjerenja ključno je da se alat koristi pravilno – s jednakim pritiskom pomoću ugrađene granične kopče (ratcheta), bez stezanja, kako bi se izbjegla pogreška u očitanju. Također, važno je da su mikrometri kalibrirani i u ispravnom stanju, jer i najmanje odstupanje može značiti veliku razliku kada se radi o ležajevima, klipovima ili prstenovima.
Iako nabavka kompleta mikrometara može predstavljati veći trošak, oni su nezamjenjiv alat za svakoga tko se ozbiljnije bavi preciznim sklapanjem motora. Bez njih, jednostavno nije moguće garantirati da su sve tolerancije unutar specifikacija.
Unutarnji mjerač provrta

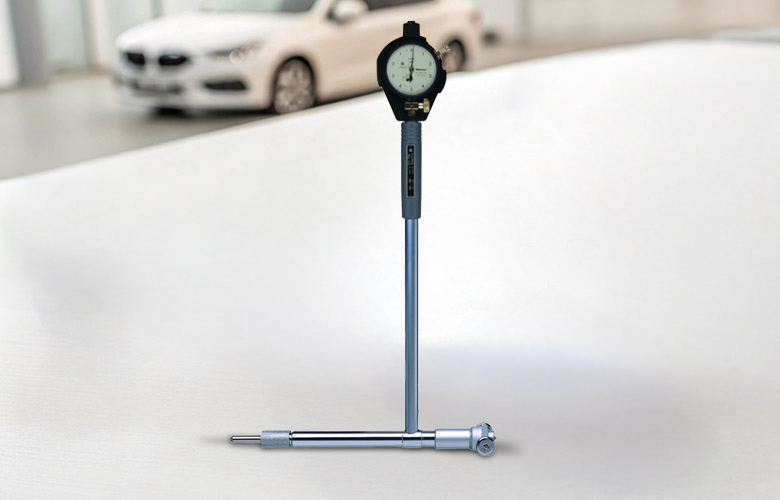

Unutarnji mjerač provrta, poznat i kao bore gauge, koristi se za precizno mjerenje unutarnjeg promjera cilindra ili drugog otvora, najčešće u svrhu provjere istrošenosti, ovalnosti ili konusnosti cilindra. U kombinaciji s mikrometrom omogućuje vrlo točna mjerenja u rasponu od stotinki milimetra, što je ključno kod sklapanja motora gdje su zazori i tolerancije vrlo precizno definirani.
Ovaj alat ima klizni mehanizam s pomičnim dodirnim točkama i indikatorom (najčešće satnim), koji prikazuje odstupanja od unaprijed podešene vrijednosti. Postupak mjerenja uključuje prethodno podešavanje mjerača pomoću vanjskog mikrometra na referentnu vrijednost — primjerice na očekivani promjer cilindra — a zatim se mjerač unosi u cilindar i lagano pomiče kako bi se očitala minimalna vrijednost, koja pokazuje stvarni promjer.
Unutarnji mjerač provrta posebno je koristan za otkrivanje nepravilnosti poput:
ovalnosti (kad je cilindar širi u jednom smjeru nego u drugom),
konusnosti (kad je cilindar širi pri vrhu ili dnu),
lokalne istrošenosti (koja može biti rezultat lošeg podmazivanja ili istrošenih klipnih prstenova).
Iako je za rad s ovim alatom potrebno nešto iskustva i vježbe, jednom kada se savlada, pruža neprocjenjivu razinu informacija o stanju motora. U profesionalnim i ozbiljnijim amaterskim radionicama smatra se osnovnim alatom za provjeru kvalitete strojne obrade i za pravilnu selekciju klipova, prstenova i ležajeva.
Oprema za balansiranje
Oprema za balansiranje nije nužan dio vaše osnovne kolekcije alata za sastavljanje motora, budući da balansiranje klipova i klipnjača može obaviti strojarska radionica. Ipak, riječ je o korisnoj vještini koju vrijedi usvojiti, posebno ako planirate više samostalnih projekata ili rad na motorima visokih performansi.

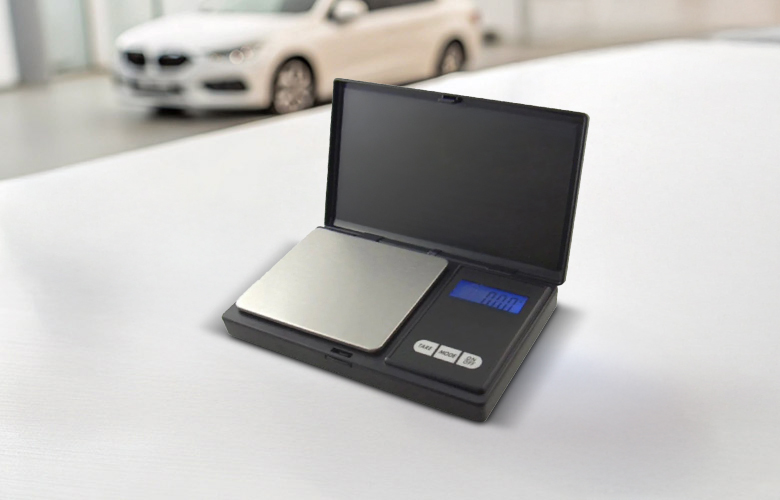

Za početak, trebat će vam precizna vaga koja može mjeriti do otprilike 2 kilograma, s točnošću na desetinku grama. Iako nisu nužno potrebni skupi laboratorijski uređaji, važno je da vaga daje ponovljive rezultate — što znači da više mjerenja iste komponente uvijek daju istu vrijednost. Jeftiniji modeli često mogu biti sasvim dovoljni, ali ih je dobro isprobati s poznatim utegom kako biste potvrdili njihovu pouzdanost.
Jednom kada imate pouzdanu vagu, možete započeti s usklađivanjem mase klipova i klipnjača unutar istog seta, kako bi se smanjile vibracije i mehanička opterećenja unutar motora. Ova metoda balansiranja ne zahtijeva specijalizirane strojeve i može se uspješno provesti i u dobro opremljenoj kućnoj radionici.

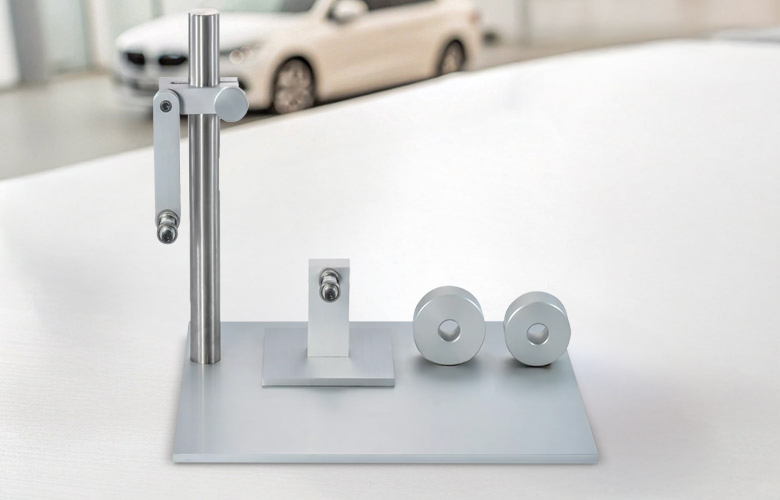

Kad je riječ o balansiranju klipnjača, svaki kraj treba vagati zasebno. Za to će vam biti potreban specijalizirani alat koji podržava mali kraj klipnjače (kraj za osovinu klipa), dok se veliki kraj (za ležaj) postavlja na posebnu platformu smještenu na vagu. Time se osigurava točno i ponovljivo mjerenje mase svakog kraja klipnjače.
Nakon mjerenja, za uklanjanje viška materijala i usklađivanje mase koristi se alat za brušenje poput pneumatskog brusnog uređaja (air die grinder) ili električne turpije (power file). Ovi alati omogućuju precizno skidanje materijala na određenim mjestima klipnjače kako bi se postigla željena ravnoteža i smanjile vibracije u motoru.

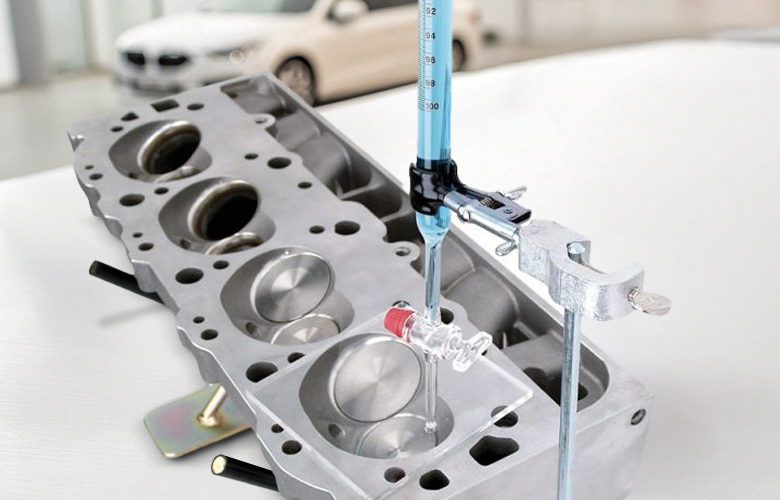

Bureta
Bureta je precizni laboratorijski instrument koji se koristi za mjerenje volumena tekućina s velikom točnošću. Sastoji se od dugačke cilindrične cijevi s mjerom volumena i ventila ili slavine na donjem dijelu koja omogućuje kontrolirano ispuštanje tekućine.
U kontekstu sastavljanja motora i radionica, bureta se često koristi za precizno mjerenje i doziranje tekućina poput goriva, rashladnih sredstava, ulja ili aditiva tijekom testiranja i podešavanja motora. Također može služiti pri analizi i kalibraciji sustava za ubrizgavanje goriva ili pri laboratorijskim ispitivanjima.
Preciznost i mogućnost postupnog ispuštanja tekućine čine buretu nezamjenjivim alatom kada je potrebna kontrola količine tekućine u eksperimentima ili podešavanjima.

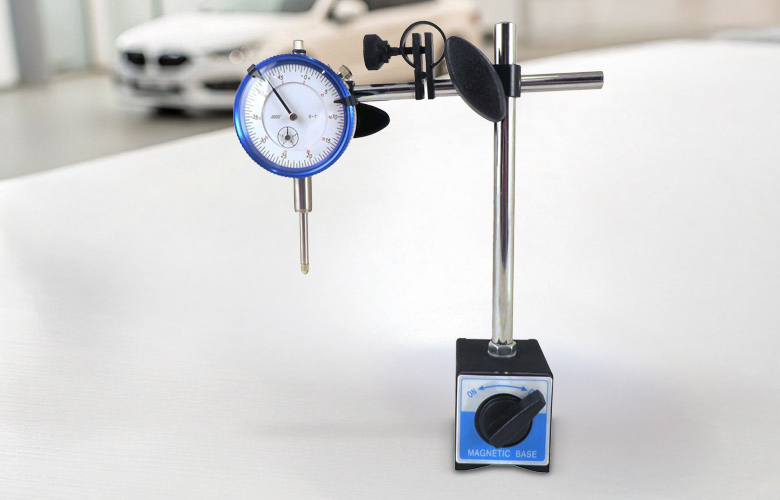

Satni indikator i magnetska baza
Satni indikator (dial gauge) je precizni mjerni instrument koji se koristi za mjerenje vrlo malih pomaka, pomaka ili odstupanja na mehaničkim dijelovima, često u rasponu stotinki milimetra. Najčešće se koristi za provjeru poravnanja, isturenosti, ravnosti ili drugih sitnih dimenzijskih odstupanja na komponentama motora poput radilice, glave cilindra, ventila ili klipova.
Instrument se sastoji od brojčanika s kazaljkom koja pokazuje izmjerenu vrijednost i sonde koja dolazi u kontakt s mjerenim dijelom.
Magnetska baza je držač s jakim magnetom na donjem dijelu, koji omogućuje stabilno pričvršćivanje satnog indikatora na metalne površine kao što su blok motora ili radilica. Magnetska baza omogućuje precizno i čvrsto pozicioniranje indikatora, a istovremeno omogućava i lako podešavanje položaja i orijentacije instrumenta za najbolje očitanje.
Kombinacija satnog indikatora i magnetske baze jedan je od osnovnih alata u mehaničkoj preciznoj kontroli, neophodan za precizno mjerenje i podešavanje dijelova tijekom izrade, popravaka ili remonta motora.

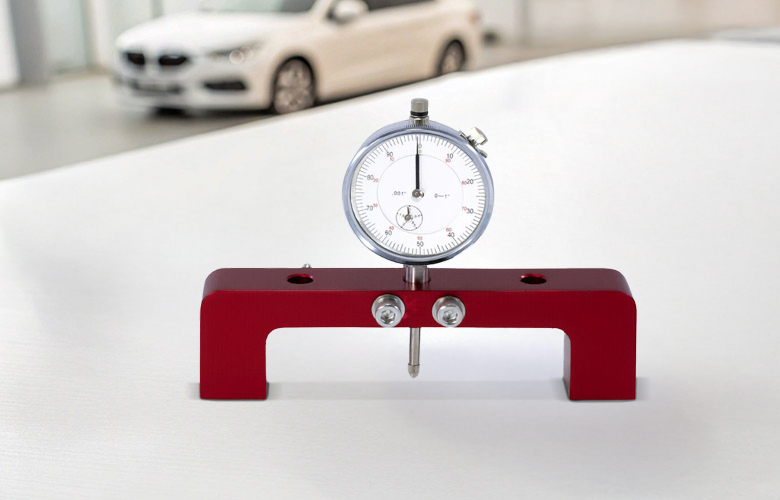

Most za mjerenje visine bloka (Deck Bridge)
Deck Bridge je specijalizirani alat koji se koristi u sastavljanju i mjerenju motora, posebice za precizno mjerenje visine glave cilindra u odnosu na blok motora (tzv. deck height). Ovaj alat pomaže u provjeri ravnosti i paralelnosti površine bloka i glave, što je ključno za pravilno brtvljenje glave i optimalan rad motora.
Deck Bridge se postavlja preko bloka motora, često na nosače ili vijčane spojeve, i omogućuje precizno pozicioniranje mjernih instrumenata kao što su satni indikatori. Na taj način, mehaničar može izmjeriti odstupanja na površini bloka ili glave, te odrediti eventualne korekcije brušenjem ili drugim obradama.
Korištenje Deck Bridge alata osigurava da su glava i blok poravnati unutar strogo propisanih tolerancija, što sprječava probleme poput curenja rashladne tekućine, gubitka kompresije ili oštećenja motora.
Ovaj alat je nezaobilazan u profesionalnim radionicama i kod izrade visokoperformansnih ili restauriranih motora gdje je preciznost ključna.

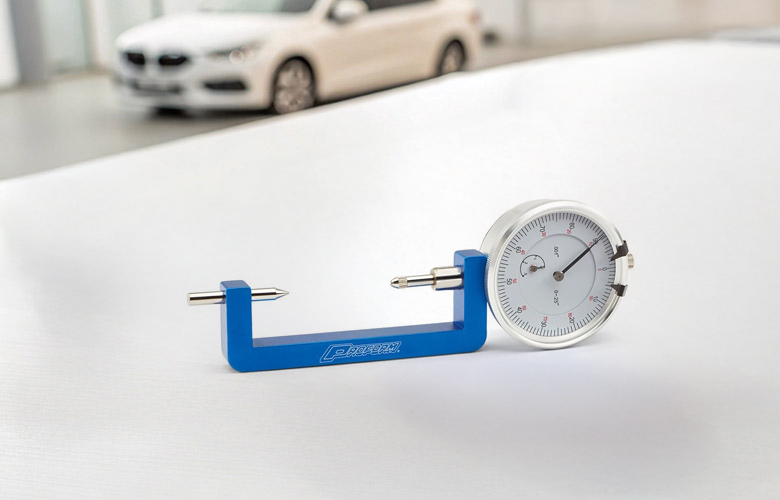

Mjerač istezanja vijaka klipnjače
Mjerač istezanja vijaka klipnjače je precizan alat koji se koristi za mjerenje stvarnog istezanja vijaka klipnjače tijekom njihova zatezanja. Budući da se vijci klipnjače pod velikim opterećenjem izdužuju, mjerenje njihovog istezanja je precizniji i pouzdaniji način kontrole ispravnog zatezanja nego samo korištenje moment ključa.
Ovaj alat se postavlja na vijku i mjeri promjenu njegove dužine u mikronima (tisućinkama milimetra) dok se vijak zateže. Pravilno istezanje osigurava optimalan pritisak i sigurnost spoja, smanjujući rizik od otpuštanja vijka ili oštećenja klipnjače.
Mjerenje istezanja posebno je važno kod motora visokih performansi i onih gdje se zahtijevaju precizne tolerancije, jer omogućuje pouzdaniju kontrolu nego samo moment ključevi, koji ne uzimaju u obzir promjene svojstava materijala i trenje.
Korištenje mjerača istezanja zahtijeva pažljivo postupanje i dobro poznavanje specifikacija proizvođača za dozvoljena istezanja vijaka.
Ovaj alat će vam trebati samo ako sastavljate vrhunski motor visokih performansi. Većinu vremena klipnjače ćete zatezati moment ključem, ali preporučena tehnika je mjerenje istezanja vijaka klipnjače pomoću satnog indikatora. Mjerač istezanja postavlja se na oba kraja vijka klipnjače, a pomoću satnog indikatora pratite koliko se vijak izdužio tijekom zatezanja. Proizvođači visokokvalitetnih vijaka obično daju preporučene vrijednosti istezanja koje treba postići za siguran i pouzdan spoj.

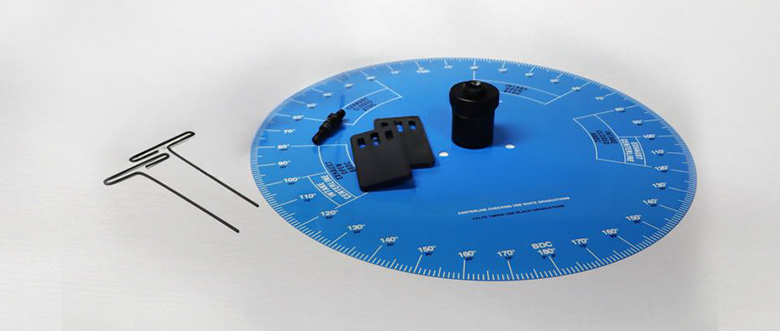

Disk za mjerenje kuta zakretanja
Mjerni alat koji služi za određivanje kuta zakretanja radilice ili bregaste osovine tijekom podešavanja motora. Najčešće se koristi kod postavljanja bregaste osovine, sinkronizacije ventila ili podešavanja paljenja.
Radi kao veliki, okrugli disk označen u stupnjevima od 0 do 360, koji se pričvrsti na radilicu ili neki drugi rotirajući dio motora. Dok se motor okreće, tehničar može pratiti točno koliko se radilica ili bregasta osovina okrenula i u kojem trenutku se događaju ključni događaji poput otvaranja ili zatvaranja ventila.
Disk je neophodan alat za precizno podešavanje motora i osiguravanje da su svi dijelovi u pravom vremenu za optimalan rad i performanse. Najčešće se koristi zajedno sa sondama ili satnim indikatorima za još preciznija mjerenja.
Zaključak
Precizni alati poput mikrometara, satnih indikatora, plastigaugea, mjerača istezanja i ostalih nisu tu samo radi formalnosti — oni omogućuju da svaki aspekt sklapanja motora bude unutar propisanih tolerancija. Bez obzira da li se radi o motoru za svakodnevnu upotrebu ili za visoke performanse, upravo ti alati čine razliku između prosječnog sklopa i pouzdanog, snažnog i dugotrajnog motora. Ulaganje u kvalitetne mjerne alate znači ulaganje u sigurnost, performanse i mirnu savjest.
